Barrette / bornier / peigne?

Bjr,
comme sur bcp de bateaux anciens mon tableau électrique est un peu rustique. Dans un 1er temps je veux remettre de l'ordre dans les fils du négatif.
Actuellement 25 fils arrivent sur une barrette vissée à l'équipet avec slt 6 emplacements. Je n'ai trouvé qu'une barrette de 20 connexions sur le net.
Savez-vous où on peut trouver cela? Quel est le "vrai" nom de cette barrette de connexion?
Merci d'avance.

Joana

14 avr. 2011

Tous
Non lu

Répartiteur http://www.google.fr/imgres?imgurl... AICA14 avr. 2011

Ce dont je parle est bcp plus simple. Une sort... Joana14 avr. 2011

Serait-ce ce type là ? (AladisWing)16 juin 2020

ou une barre simple http://catalogue.hager.fr/... AICA14 avr. 2011

plus d'infos http://catalogue.hager.fr/default... AICA14 avr. 2011

Oui C'est aussi celui là que j'ai trouvé. Je v... Joana14 avr. 2011

Je répondais à Aladis Wing Joana14 avr. 2011

ou celui-ci &gt&gt&gt (AladisWing)16 juin 2020

Ce truc est plus un nid à rouille qu'autre cho... brufan14 avr. 2011

Les barettes comme celles d'aladiswing sont au... Erendil14 avr. 2011

bornier de terre j'utilise celui la autour de ... polac16 juin 2020

Merci il y a l'air d'y avoir plus d'emplacements. Joana14 avr. 2011

au metre tu peux en trouver au metre dejà perc... roots14 avr. 2011

Ces barrettes Hager me paraissent vraiment bien... (AladisWing)16 juin 2020

Fabrication Possible, mais tu vas te faire sue... cetecry15 avr. 2011

Effectivement, c'est ce que je vais prendre e... Joana15 avr. 2011

Au dela de la question du temps passé, j'aimer... (AladisWing)15 avr. 2011

Attention, la barette Hager est monstre. Elle ... Erendil15 avr. 2011

Attention L'inox est beaucoup moins conducteur... (Negofol)15 avr. 2011

Du surdimensionné n'est il pas acceptable, dan... (AladisWing)15 avr. 2011

Merci Francis pour cette info tout à fait expli... (AladisWing)15 avr. 2011

bornier legrand double mais vis a changer. eric.16 juin 2020

Finallement, Acheté celui-là - pas trouvé autr... Joana16 juin 2020

juste pour l'info.............. j'ai utilisé ... roots16 avr. 2011

l'alu est en effet meilleur conducteur que le l... (AladisWing)16 avr. 2011

Glané sur la toile : "Lorsqu’il y a raccord en... (AladisWing)16 avr. 2011

pour éviter l'oxydation il faut recouvrir de g... simbad16 avr. 2011

Pour ceux qui souhaiteraient faire le point su... (AladisWing)16 avr. 2011

alu laiton Le problème est que l'alu va s'oxyd... (Negofol)16 avr. 2011

AICA

14 avr. 2011

Répartiteur
www.google.fr[...]/imgres

Joana

14 avr. 2011

Ce dont je parle
est bcp plus simple. Une sorte de domino où tous les emplacements sont en contact. J'ai toujours vu cela sur mes précédents bateaux.

(AladisWing)

(AladisWing)

14 avr. 201116 juin 2020

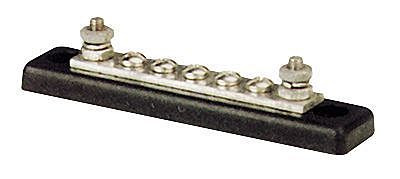

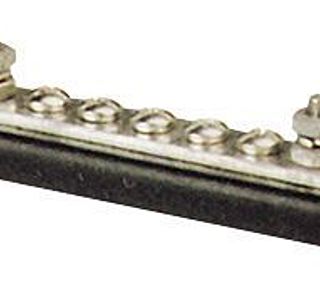

Serait-ce
ce type là ?

AICA

14 avr. 2011

ou une barre simple
catalogue.hager.fr[...]default

AICA

14 avr. 2011

plus d'infos
catalogue.hager.fr[...]default

Joana

14 avr. 2011

Oui
C'est aussi celui là que j'ai trouvé. Je voulais savoir s'il y avait d'autres modèles.

Joana

14 avr. 2011

Je répondais
à Aladis Wing

(AladisWing)

(AladisWing)

14 avr. 201116 juin 2020

ou celui-ci
&gt&gt&gt

brufan

brufan

14 avr. 2011

Ce truc
est plus un nid à rouille qu'autre chose (en tous cas, ceux que j'avais à bord).

Erendil

14 avr. 2011

Les barettes comme celles d'aladiswing
sont au catalogue de Big Ship. Sinon, elles se vendent à droite et à gauche. Je crois que la marque est "bluesea".

Jacques

polac

14 avr. 201116 juin 2020

bornier de terre
j'utilise celui la autour de 8 euros
j'utilise les domino présentés par aladiswing pour les +

Joana

14 avr. 2011

Merci
il y a l'air d'y avoir plus d'emplacements.

roots

roots

14 avr. 2011

au metre
tu peux en trouver au metre dejà percée et taraudée dans les magasin d'électricité .
sinon , tu peux trouver un bout de cuivre et te le bricoler . c'est ce que j'ai fait.
Apres , il faut trouver les vis ad hoc : bricovis .
merci pour les recherches .

(AladisWing)

(AladisWing)

15 avr. 201116 juin 2020

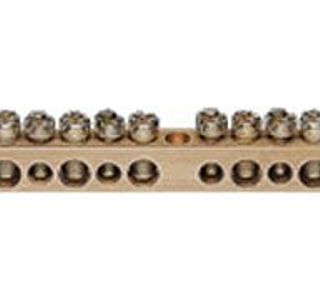

Ces barrettes Hager me paraissent vraiment bien
Simple, efficace.
Et en laiton.

catalogue.hager.fr[...]default

Une question aux spécialistes :
ne pourrait on pas les faire soi-même en inox ?

cetecry

15 avr. 2011

Fabrication
Possible, mais tu vas te faire suer.
Pour en avoir fabriqué dans du cuivre, ça suffit déjà pour suer.
Tracer, percer, tarauder à main levé,c'est pas évident.

Joana

15 avr. 2011

Effectivement,
c'est ce que je vais prendre en en couplant 2 ou 3 selon le nbr d'emplacements.

(AladisWing)

(AladisWing)

15 avr. 2011

Au dela de la question du temps passé,
j'aimerais savoir si l'inox est suffisamment conducteur pour jouer ce rôle de connexion sous forme de barrette ?

Erendil

15 avr. 2011

Attention, la barette Hager
est monstre. Elle est prévu, d'après ce que je comprends, pour des fils de 10 et de 16mm². Ca le fait pas pour la connection de l'électronique ou de l'éclairage.

Jacques

(Negofol)

(Negofol)

15 avr. 2011

Attention
L'inox est beaucoup moins conducteur que le cuivre
inox 316 : 1,32 10^6 /m
cuivre : 58,5 10^6 siemens/m
soit 45 fois plus résistant.
Attention sur les barrettes Hager ou Legrand : la barrette est en laiton mais les vis en acier (mal) cadmié !
Vis à changer pour des vis laiton ou inox impérativement.

(AladisWing)

(AladisWing)

15 avr. 2011

Du surdimensionné n'est il pas acceptable,
dans le cadre de barrettes pour du négatif sur un réseau 12V ?

(AladisWing)

(AladisWing)

15 avr. 2011

Merci Francis pour cette info tout à fait explicite.
Direction laiton donc…

eric.

15 avr. 201116 juin 2020

bornier legrand double
mais vis a changer.

Joana

16 avr. 201116 juin 2020

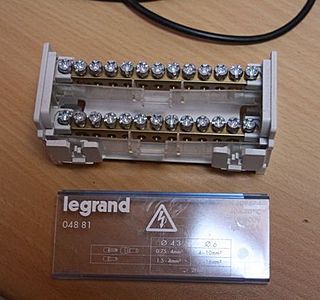

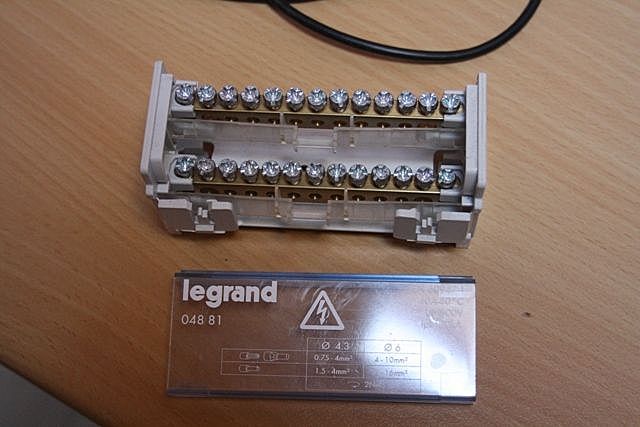

Finallement,
Acheté celui-là - pas trouvé autre chose qui convienne chez les électriciens. Avec des cosses idoines on peut en mettre 2 ou 3 par vis.

roots

roots

16 avr. 2011

juste pour l'info..............
j'ai utilisé une barrette en alu , n'ayant pas de cuivre sous la main . pas eu de soucis.

(AladisWing)

(AladisWing)

16 avr. 2011

l'alu est en effet meilleur conducteur que le laiton
36,9 10.E6 Siemens/m

Mais je me demande si ce matériau ne pose pas de problèmes d'électrolyse avec les câbles électrique laiton, sinon, pourquoi ne serait il pas alors utilisé couramment ?

Un tableau des conductivités de différents métaux :

www.tibtech.com[...]ite.php

(AladisWing)

(AladisWing)

16 avr. 2011

Glané sur la toile :
"Lorsqu’il y a raccord entre le câblage d’aluminium et autre métaux, pour prévenir les réactions entre les deux métaux, le raccordement doit être traité avec un produit approprié."

Le mariage alu-laiton m'apparait donc pas tout à fait le bienvenu sur du long terme, surtout en milieu "hostile" pour l'électricité, que sont les intérieurs de nos bateaux.

simbad

16 avr. 2011

pour éviter l'oxydation
il faut recouvrir de graisse silicone, même les dominos avec vis acier zingué résistent, il faut les démonter (les vis), enduire et c'est tt bon et + costaud que le laiton coincé
même tt en laiton, ça finit par bloquer, vert de gris, électrolyse...
pour inox/Cu, pas bon l'éelctrolyse
alors moi je mets la graisse silicone
JL.C

(AladisWing)

(AladisWing)

16 avr. 2011

Pour ceux qui souhaiteraient faire le point
sur les compatibilités entre métaux.

j'ai trouvé un pdf particulièrement instructif :
www.getelec.com[...]_16.pdf

Et donc pour ce qui concerne le couple alu/laiton, finalement il ne serait pas si mauvais puisque l'alu servirait d'anode dans ce cas là.
Il est bien plus facile de changer une barrette que le câblage du bateau.
Il faudrait donc jeter un oeil régulier sur les barrettes alu.

(Negofol)

(Negofol)

16 avr. 2011

alu laiton
Le problème est que l'alu va s'oxyder et que l'alumine (oxyde de l'aluminium) est non conductrice...
Quelques soucis de mauvais contacts en perspective...
